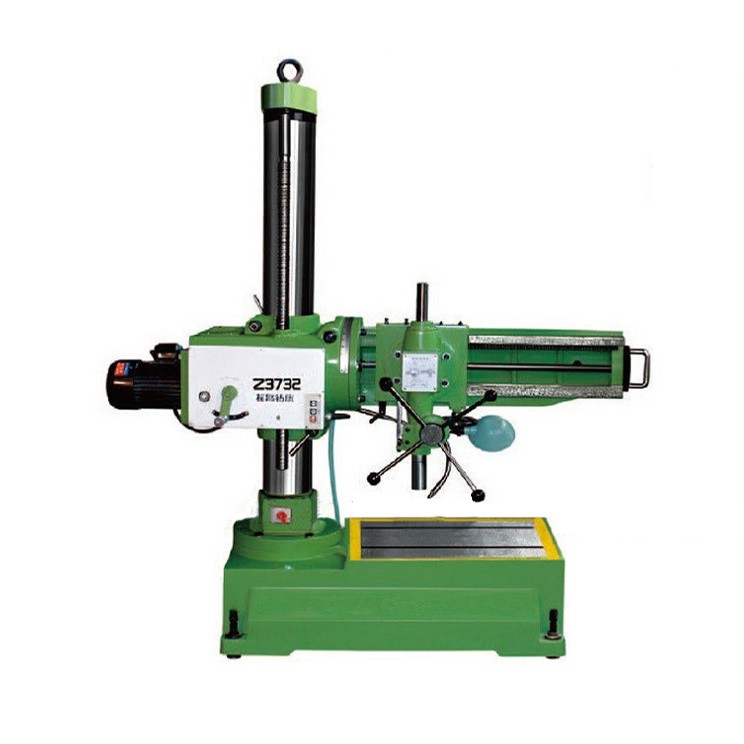

小型搖臂鉆床Z3732X8 Z32K 3732萬象搖臂鉆
設計精巧，外型美觀，維修方便主軸箱，搖臂，內外柱采用手工機械加緊機構 轉速和進給量范圍寬，機床操作集中，靈巧可靠，有足夠的剛性和較大的功率 可用來鉆孔、擴孔、锪平面、鉸孔、攻螺絲、有工藝裝備時，還可用來鏜孔。廣泛用于機械加工部門。 機械變速結構簡單、維修方便
立即咨詢
聯系熱線 15863228629
設計精巧，外型美觀，維修方便
主軸箱，搖臂，內外柱采用手工機械加緊機構
轉速和進給量范圍寬，機床操作集中，靈巧可靠，有足夠的剛性和較大的功率
可用來鉆孔、擴孔、锪平面、鉸孔、攻螺絲、有工藝裝備時，還可用來鏜孔。廣泛用于機械加工部門。
機械變速結構簡單、維修方便
| 主要技術參數 | Z3732 | |
| 大鉆孔直徑（鑄鐵/鋼材） | 32mm | |
| 主軸軸心線至立柱母線距離 | 大 | 870mm |
| 小 | 390mm | |
| 主軸箱水平移動距離 | 500mm | |
| 主軸下端面至底座工作面距離 | 大 | 850mm |
| 小 | 50mm | |
| 主軸回轉角度 | 360° | |
| 主軸繞垂直于立柱水平線回轉角度 | 360° | |
| 主軸繞立柱回轉角度 | 360° | |
| 搖臂升降速度 | 1.51m/min | |
| 主軸箱在立柱上的行程 | 845mm | |
| 主軸孔錐度（莫氏） | NO.3 | |
| 主軸行程 | 120mm | |
| 主軸轉速及級數 | 173-960r/min 4steps | |
| 底座工作臺尺寸 | 710×500mm | |
| 主電動機功率 | 1.5kw | |
| 機床重量（約） | 850kg | |
| 機床輪廓尺寸（長×寬×高） | 1760x570x1900 | |
