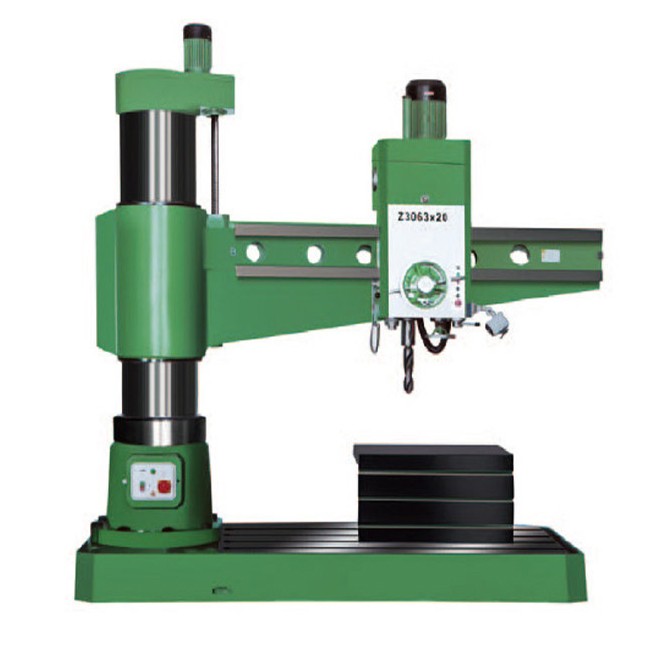

Z3063液壓搖臂鉆床
1、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構。
2、搖臂上導軌、主軸套筒及內外柱回轉滾道等處均進行淬火處理，可延長使用壽。
3、有完善的安全保護裝置和外柱防護及自動潤滑裝置。
4、采用液壓預選變速結構，可節省輔助時間。
立即咨詢
聯系熱線 15863228629
1、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構。
2、搖臂上導軌、主軸套筒及內外柱回轉滾道等處均進行淬火處理，可延長使用壽。
3、有完善的安全保護裝置和外柱防護及自動潤滑裝置。
4、采用液壓預選變速結構，可節省輔助時間。
| 主要技術參數 | Specifications | Units | Z3063*20A |
| 鉆孔更大直徑mm | Max. drilling diameter | mm | Φ63 |
| 主軸端面至工作臺距離mm | Distance from spindle nose to table surface | mm | 345-1350 |
| 主軸中心至立柱母線距離mm | Distance between spindle axis and column surface | mm | 630-2120 |
| 主軸行程mm | Spindle travel | mm | 400 |
| 主軸錐孔 莫氏 | Spindle taper | Morse No. 5 | |
| 主軸轉速范圍rpm | Spindle speeds range | rpm | 16-1250(16 steps) |
| 主軸進給量范圍級數rpm | Spindle feeding range | rpm | 0.04-3.2(16 steps) |
| 搖臂回轉角度 ° | Rocker rotary angle | +/-90° | |
| 主電機功率 kw | Main motor power | kW | 5.5 |
| 升降電機功率 kw | Movements motor power | kw | 1.5 |
| 機床重量kg | N/W | kg | 6500 |
| 外形尺寸mm | Overall dimension (L*W*H)） | mm | 2980×1250×3205 |
