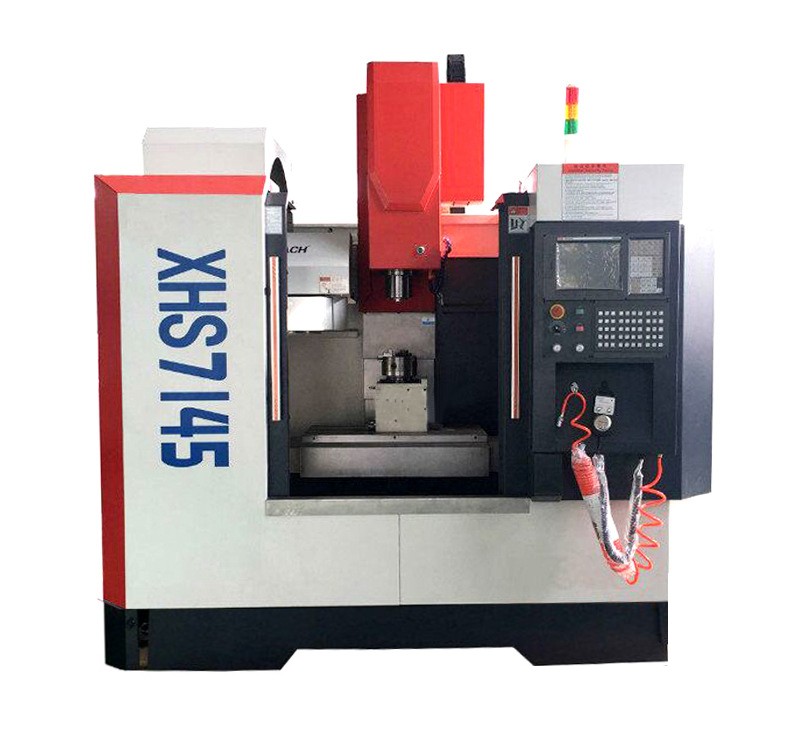

數控銑床XK7145、XK700
采用灰鐵鑄鐵，經時效處理TURCITE-B耐磨片精密刮花,有效提高機床運動特性及切削所必備的接觸剛性。經給三軸采用C3級精密滾珠絲桿，配絲桿專用軸承雙支撐，做預拉處理，經鐳射檢測補償，確保傳動系統的剛性與精度比傳統結構機床提升30%以上。
產品標準配置：
◆數控系統KND-2000M或廣數980
◆機頭臺灣丹銓8000轉機頭
◆絲杠臺灣上銀
◆軸承日本NSK
◆內防護上海華東外防護全防護
產品選擇配置：
◆FANUC、三菱、西門子、華中808,KND-1000M
◆臺灣10000轉高速主軸
◆排削機
◆第四軸、第五軸
◆XK7145數控銑床為X、Y、Z三軸伺服直聯控制半閉環立式數控銑床，三軸均為鋼球滾動直線導軌，導軌負載大、跨距寬、精度高，結構及外形尺寸緊湊合理，主軸為變頻/伺服電機通過同步帶驅動。能對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能對復雜、精度高零件的加工。可配第四旋轉軸，以特殊零件的加工要求。
◆ 采用灰鐵鑄鐵，經時效處理TURCITE-B耐磨片精密刮花,有效提高機床運動特性及切削所必備的接觸剛性。經給三軸采用C3級精密滾珠絲桿，配絲桿專用軸承雙支撐，做預拉處理，經鐳射檢測補償，確保傳動系統的剛性與精度比傳統結構機床提升30%以上。
| 技術參數 | unit | XHS7145 | XH7145 | XKS7145 | XK7145 |
| 工作臺尺寸 | mm | 800x450 | 1000x450 | 800x450 | 1000x450 |
| 工作臺更大載重 | kg | 500 | 600 | 500 | 600 |
| T型槽 | 5-18-80 | 5-18-80 | 5-18-80 | 5-18-80 | |
| X軸行程 | mm | 600 | 700 | 600 | 700 |
| Y軸行程 | mm | 450 | 450 | 450 | 450 |
| Z軸行程 | mm | 500 | 550 | 500 | 550 |
| 主軸中心至立柱面距離 | mm | 485 | 460 | 485 | 460 |
| 主軸鼻端至工作臺面距離 | mm | 130-630 | 120-670 | 130-630 | 120-670 |
| X/Y軸快速移動 | m/min | 24 | 12 | 24 | 12 |
| Z軸快速移動 | m/min | 18 | 10 | 18 | 10 |
| 切削進給量 | mm/min | 1-5000 | 1-5000 | 1-5000 | 1-5000 |
| 主軸轉速 | r/min | 80-8000 | 80-8000 | 80-8000 | 80-8000 |
| 主軸錐度 | BT40 | BT40 | BT40 | BT40 | |
| 主軸電機 | kw | 5.5/7.5 | 5.5/7.5 | 5.5/7.5 | 5.5/7.5 |
| XYZ軸導軌形式 | 3 axis linear rail | 3 axis hard rail | 3 axis linear rail | 3 axis hard rail | |
| 定位精度 | mm | 0.012/0.01/0.01 | 0.016/0.012/0.012 | 0.012/0.01/0.01 | 0.016/0.012/0.012 |
| 重復定位精度 | mm | 0.008/0.006/0.006 | 0.01/0.008/0.008 | 0.008/0.006/0.006 | 0.01/0.008/0.008 |
| 刀庫形式容量（標準/可選） | 16/24 | 16/24 | - | - | |
| 刀具更大直徑（相鄰/相隔） | mm | 80/130 80/125 | 80/130 80/125 | - | - |
| 刀具更大長度 | mm | 300 | 300 | - | - |
| 刀具更大重量 | kg | 6 | 6 | - | - |
| 機床外形尺寸 | mm | 2100x2450x2300 | 2100x2450x2300 | 1800X2300X2300 | 1800X2300X2300 |
| 機床重量 | kg | 4200 | 4200 | 3900 | 3900 |
