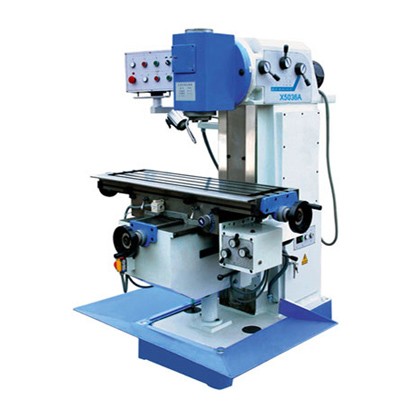

X5036A立式銑床
立即咨詢
聯系熱線 15863228629
●銑頭可在垂直平面內順、逆時針調整 ±45°。
●主軸采用能耗制動，制動轉矩大，停止迅速，可靠 。
●工作臺X、Y方向機動進給
● X、Y、Z三方向?qū)к壐背纛l淬火、精密磨削 。
●手動潤滑裝置可對絲杠及導軌進行強制潤滑
| 型號 | 單位 | 技術參數 |
| 主軸錐孔錐度 | 7：24 ISO50 | |
| 主軸端面至工作臺面距離 | mm | 60-440 |
| 主軸中心至床身垂直導軌面距離 | mm | 360 |
| 主軸轉速范圍 | r/min | 60-1690（12級） |
| 立銑頭回轉角度 | ±45° | |
| 工作臺尺寸 | mm | 1500×360 |
| 工作臺行程（縱向/橫向/垂向） | mm | 1000/320/380（460） |
| 工作臺縱/橫向機動進給速度 | mm/min | 15-370（8級）540（快） |
| 工作臺垂向機動升降速度 | mm/min | 590 |
| 工作臺T型槽數/寬度/間距 | mm | 3/18/80 |
| 主傳動電動機功率 | kW | 4 |
| 工作臺機動進給電動機功率 | W | 750 |
| 升降臺升降進給電動機功率 | W | 1100 |
| 冷卻泵電動機功率 | W | 90 |
| 冷卻泵流量 | 升/分 | 25 |
| 機床凈重/毛重 | kg | 2200/2300 |
| 外形尺寸 | mm | 2220×1790×1980 |
