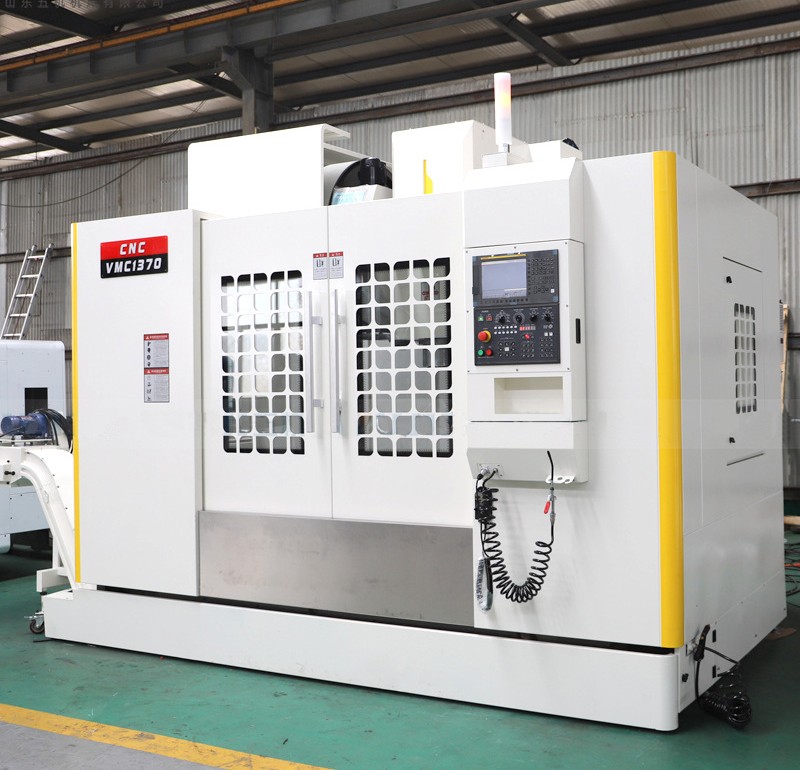

1370立式數控加工中心
在各大行業中都可以使用，特別是對一些重視的核心行業起到了極大的作用。加工中心主要加工箱體類工件、復雜曲面類工件、異形類工件、盤類工件、套類工件、板類工件等復雜形狀工件都可以使用加工中心來進行加工。
立即咨詢
聯系熱線 15863228629
1370加工中心主要配置：
1.樹脂砂鑄件，三線軌/兩線一硬/三硬軌
2.系統品牌可選：FANUC、廣數、西門子、凱恩帝、新代
3.圓盤式刀庫BT40-T24(臺灣岡田)。
4.三軸滾柱線軌(臺灣上銀/銀泰)。
5.精密鎖緊螺母(臺灣盈熙)。
6.臺灣產主軸（臺灣羅翌、臺灣健椿、臺灣丹銓）
7.臺灣產增壓缸（亞德客）。
8.進口軸承（日本NSK、德國FAG）。
9.國產聯軸器。
10.X、Y、Z(下)不銹鋼導軌防護。
11.進口電子潤滑泵（日本河谷）
12.國產冷卻系統含水泵、水箱。
13.氣動元件（亞德客）。
14.可選配：自動螺旋排屑功能。
15.帶主軸油冷功能，中心吹氣。
16. 主要電器：SCHNETDER（施耐德）
| VMC1370 | 單位 | |||||
| 工作臺 | 工作臺尺寸 | 1400×700 | mm | |||
| 允許更大荷重 | 1200 | kg | ||||
| T形槽尺寸 | 140-22-5 | mm×個 | ||||
| 加工 | 工作臺更大行程- X軸 | 1300 | mm | |||
| 滑座更大行程- Y軸 | 700 | mm | ||||
| 范圍 | 主軸更大行程 - Z軸 | 700 | mm | |||
| 主軸端面至 | 更大 | 860 | mm | |||
| 工作臺面距離 | 最小 | 160 | mm | |||
| 主軸中心到導軌基面距離 | 780 | mm | ||||
| 主 軸 | 錐孔 (7:24) | BT 50 | ||||
| 轉數范圍 | 50～8000 | r/min | ||||
| 更大輸出扭矩 | 143 | N.m | ||||
| 主軸電機功率 | 18.5 | kw | ||||
| 主軸傳動方式 | 同步齒型帶 | |||||
| 刀 具 | 刀柄型號 | MAS403 BT50 | ||||
| 拉釘型號 | MAS403 BT50-Ⅰ | |||||
| 進給 | 快速移動 | X軸 | 24 | m/min | ||
| Y軸 | 24 | |||||
| Z軸 | 18 | |||||
| 進給速度 | 1-6000 | mm/min | ||||
| 三軸拖動電機功率 | 2.5/2.5/2.5 | kw | ||||
| *刀庫 | 刀庫形式 | 圓盤式. | ||||
| 選刀方式 | 預選刀 | |||||
| 刀庫容量 | 24 | 把 | ||||
| 更大刀具長度 | 300 | mm | ||||
| 更大刀具重量 | 18 | kg | ||||
| 更大刀盤 | 滿刀 | Φ112 | mm | |||
| 直徑 | 相鄰空刀 | Φ200 | mm | |||
| 換刀時間 | 3 | s | ||||
| 定位精度 | JISB6330 | JB/T 8771.4-1998 | mm | |||
| X軸 | ±0.005/300 | 0.02 | ||||
| Y軸 | ±0.005/300 | 0.015 | ||||
| Z軸 | ±0.005/300 | 0.015 | mm | |||
| 重復定位精度 | X軸 | ±0.005 | 0.012 | mm | ||
| Y軸 | ±0.005 | 0.01 | ||||
| Z軸 | ±0.005 | 0.01 | mm | |||
| 機床重量 | 7000 | kg | ||||
